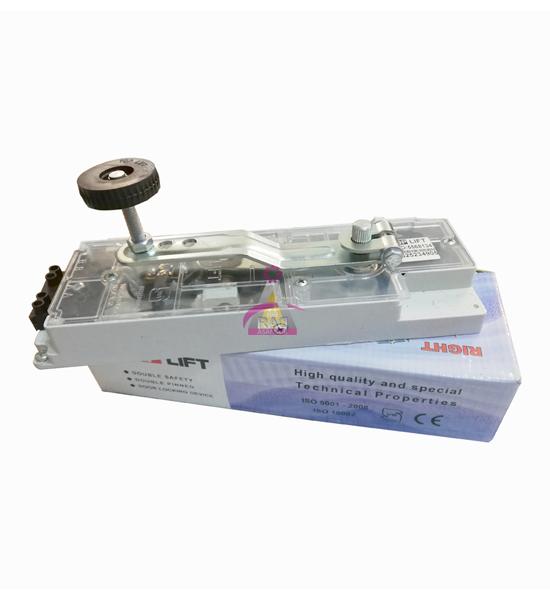

قفل درب لولایی راست تاپ لیفت – top-lift

قفل درب لولایی راست تاپ لیفت – top-lift بر روی درب طبقه جدا کننده راهرو‌ی ساختمان  از چاه آسانسورنصب میشود.

در واقع اگر درب طبقه بدون اینکه کابین آسانسور در پشت آن قرارداشته باشد باز شود فاجعه انگیز خواهد بود، زیرا مسافر به خیال اینکه کابین آسانسور پشت درب می‌باشد به طرف آن حرکت کرده و به داخل چاه آسانسور سقوط می‌نماید.

قفل درب طبقه دارای مکانیزمی می‌باشد که فقط در زمان حضور کابین باز  می‌شود و به محض فرمان حرکت ابتدا درب طبقه قفل شده سپس کابین حرکت می‌نماید.

عملکرد و طریقه نصب

قفل درب لولایی راست تاپ لیفت – top-lift در درب های نوع لولائی پشت چهارچوب درب و در سمت بازشو آن نصب میگردد.

قفل دارای یک بازو ( در سمت داخل چاه) ، ضامن ، زبانه ، و همچنین دو میکروسوئیچ می باشد ، اولین میکروسوئیچ که مگنت های آن روی چارچوب قابل رویت است با بسته شدن درب عمل می کند.

بطوری که به هنگام بسته شدن درب طبقه توسط پلاتینی که روی درب نصب شده است ، مگنت پل شده و مدار برق فرمان آسانسور را متصل میکند . میکروسوئیچ دیگر با ضامن قفل کار می کند .

هنگامی که کابین به تراز طبقه می رسد و متوقف می شود ، کمان درب توسط تابلو فرمان آسانسور فاقد برق می گردد. در این مواقع کمان توسط جک(روغنی) خود کع تحت فشار است ، تحت تاثیر قرار گرفته و باز می شود و ضربه ای به اهرم قفل وارد می نماید. اهرم باعث آزاد شدن ضامن و زبانه قفل گردیده و در نتیجه درب لولایی آسانسور برای باز شدن آزاد می گردد.

همزمان میکروسوئیچ ضامن که جزء مدار سری استپ است نیز عمل کرده  جریان برق فرمان آسانسور را از مدار خارج می کند.

مشخصات قفل درب لولایی راست تاپ لیفت – top-lift

کیفیت بالای این قفل در باز و بسته شدن زبانه ها ، قیمت مناسب و طراحی فنی خوب از دیگر ویژگی های این قفل درب لولایی آسانسور محسوب می گردد. کیفیت بالای دوشاخ کنتاکت این قفل و دستگیره محکم آن از بهترین مزایای آن است.

همانطور که می دانید قفل درب ، در ایمنی آسانسور نقش مهم، اصولی و  اساسی را ایفا می نماید. هر قفل باید با عبور از مراحل و فرایند مشخص دارای تاییدیه استاندارد باشد. قفل درب اسیستا ISTA دارای گواهینامه استاندارد از سازمان استاندارد کشور است. این قفل منطبق با استاندارد CE ساخته شده و همگام با دانش روز ، طراحی و ساخته شده است.
