ریل T9 سرد چین

2,100,000 تومان

موجود

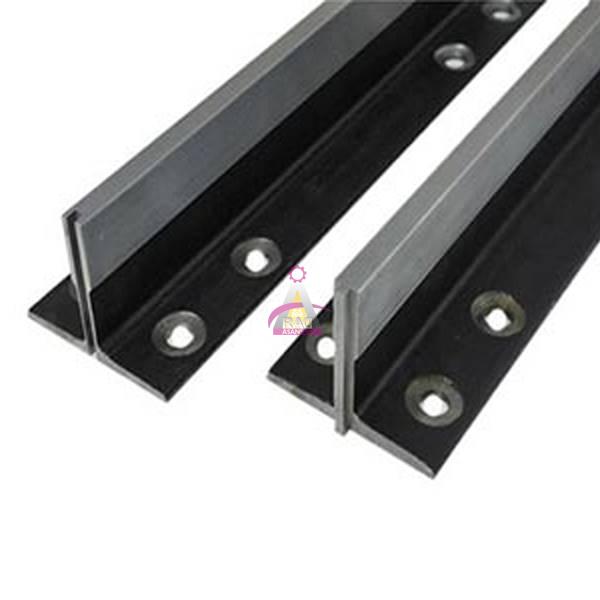

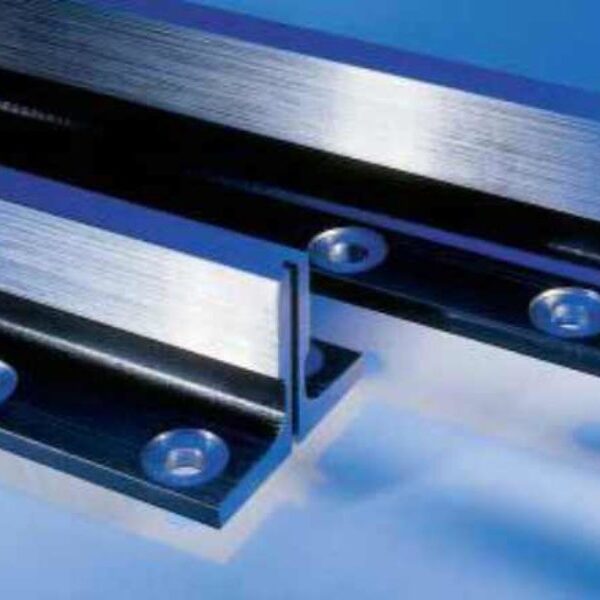

ریل T9 سرد چین درجه یک
ریل T9 سرد چین

2,100,000 تومان

ریل های T9 سرد چین کابین محکم و از جنس فولاد می باشد. کابین به وسیله ابزاری به نام کفشک به این ریل ها متصل می شود .

توضیحات

ریل T9 سرد چین

ریل T9 سرد چین در آسانسورهای 1 تا 7 نفره معمولا برای خود کابین استفاده می شود.

و در آسانسورهای 8 تا 12 نفره و بالاتر عموما از ریل T9 سرد چین برای کادر وزنه استفاده میشود.

ریل آسانسور یکی از مهمترین قطعات آن می باشد که چه از لحاظ امنیت و چه از نظر چگونگی عملکرد کلی آسانسور، دارای اهمیت خاصی است و در صورت ایجاد مشکل در ریل، کل عملکرد آسانسور با مشکل روبرو خواهد شد.

ریل های T9 سرد چین کابین محکم و از جنس فولاد می باشد. کابین به وسیله ابزاری به نام کفشک به این ریل ها متصل می شود . در طول مسیر ، این ریل ها از دو طرف به وسیله دو عدد روغن دان به صورت اتوماتیک روغن کاری می شوند
برای محکم کردن این ریل هابه بدنه چاه آسانسور از وسیله ای به نام براکت استفاده می شود . لازم به ذکر است در محل اتصال دو ریل به یکدیگر حتما قسمت نر و مادگی به صورت کامل به یکدیگر اتصال داشته باشند در غیر این صورت باعث خوردگی لاستیک کفشک ها می گردند.
ریل T9 سرد چین
  1. وظیفه اصلی ریل T9 سرد چین هدایت کابین در حرکت عمودی و حداقل (محدود) کردن حرکات افقی
  2. جلوگیری از نوسانات کابین به علت نیرو های خارج از مرکز در اثر جابه جایی نفرات و بار داخل آن
  3. مهار کابین آسانسور هنگام پاراشوت (ترمز اضطراری کابین) بوده بطوریکه وزن کل کابین و متعلقات آن به ریلهای راهنمای کابین منتقل می گردد.
شاخه های ریل پنج متری بوده و برای هر شاخه ریل یک عدد پشت بند (fishplate) جهت اتصال به شاخه بعدی در نظر گرفته شده است ، سایزهای پشت بند منحصرا برای همان نوع مارک ریل ساخته شده است و پشت بند ریلهای مختلف قابل نصب بر یکدیگر نیستند.

مواردیکه می بایست در نحوه انتخاب ریل مناسب برای کابین  آسانسور دقت نمایید :

  1. ظرفیت آسانسور
  2. ارتفاع آسانسور
  3. سرعت آسانسور

ساخت ریل های راهنمای مورد استفاده در صنعت آسانسور بر اساس استاندارد بین المللی ISO 7465 بوده و به تولید کنندگان مجوز تولید ریل های سرد با دو روش، ماشین کاری و همچنین کشش سرد را می دهد. براساس استاندارد ساخت ریل های آسانسور بدین شرح است که حداکثر و حداقل مقاومت فولادی در ریل هایی با مقطع T به ترتیب 520 و 370 نیوتن بر متر مربع می باشد.

مزایا

  •  دارای استاندارد ISO
  • انطباق استاندارد مواد اولیه سازنده ریل با استانداردهای اروپایی
  • قیمت اقتصادی و مقرون به صرفه و کیفیت فوق العاده ریلهای  T9 سرد چین و قابل رقابت با سایر ریلهای موجود در ایران
  • وجود علامت و مشخصه  MF مابین دو سوراخ انتهایی داخل سمت نری



نحوه نامگذاری ریل آسانسور

در کشورمان و در بین فروشندگان و نصابان عزیز مرسوم است که ریل ها را با افزودن ضخامت تیغه آنها به T نامگذاری می کنند.

اما چنین چیزی فقط در کشور ما مرسوم است و بین تولیدکنندگان ریل در سایر نقاط جهان و مصرف کنندگان و فروشندگان ریل اینگونه نیست و به نحوه دیگری ریل ها را نامگذاری می کنند.

بدین صورت که پهنای پشت ریل را بر حسب میلی متر به T اضافه می نمایند. این نحوه نامگذاری در تمام جهان بصورت استاندارد بین المللی است و مصرف کنندگان و دیگران با مشاهده نام ریل متوجه می شوند که ضخامت تیغه آن و یا ارتفاع تیغه آن چقدر است.

بحث نورد سرد و گرم فقط در رابطه با ریل های کابین T9 می باشد. بدین دلیل که ریل های کوجکتر، همگی نورد سرد هستند

ردیف

نام ریل نام بازاری نوع نورد پهنای پشت ریل

(mm)

ارتفاع تیغه

(mm)

ضخامت تیغه

(mm)

وزن مخصوص ریل

(kg/m)

وزن یک شاخه

(kg)

1

T45/A T4.5 نورد سرد 45 45 5 3.34 16.7

2

T50/A T5 نورد سرد 50 50 5 3.73 18.6
3 T70/A T9 سرد نورد سرد 70 65 9 7.47

37.3

4 T70/B T9 گرم نورد گرم 70 65 9 7.47

37.3

5

T89/B T16 سبک نورد گرم 89 62 15.88 12.3

61.5

6

T90/B T16

بال پهن

نورد گرم 90 75 16 13.5

67.5

7 T127/B T127 نورد گرم 127 89 15.88 17.77

88.85

مشخصات ریل T9 سرد چین

در نورد سرد هدف کاهش ضخامت ورق تحت فشار بسیار زیاد است. از ویژگی های این نوع نورد که معمولا در دمای محیط کار و حداکثر تا 200 درجه سانتیگراد انجام می شود می توان به افزایش سختی مواد ریل، افزایش نابجایی در ساختار کریستالی و افزایش تنش تسلیم (Yield Stress) اشاره نمود در نورد سرد اکسیداسیون، تلورانس کمتر و پرداخت سطح بهتری حاصل می شود. (برخلاف نورد گرم که دارای پوشش اکسیدی است.) روغن کاری راحت تر انجام می گیرد.

1- تیغه ریل:

ریل T9 سرد چین تیغه ریل بدون ماشین کاری است و یکنواخت است و به جای رده های ماشین کاری، روی آن دانه دانه است که عمق کمتری دارند.

2- سختی:

سختی تیغه ریل های نورد سرد در حدود 200 برینل می باشد.

3- عمر مفید:

ریل های نورد سرد با توجه به اینکه سختی بالاتری نسبت به ریل های نورد گرم دارند، دارای عمر حدود 2 برابر نسبت به ریل های نورد گرم می باشند.

به طور خلاصه ریلی که با نورد سرد تهیه شده باشد از کیفیت و مرغوبیت بهتری برخوردار بوده و به همین جهت قیمت آن نسبت به ریل نوردگرم گران تر می باشد.



توضیحات تکمیلی
رنگ

,

جنس

,

کشور سازنده

نورد

سرد

ابعاد
