تابلو فرمان داتیس با کارکدک

تابلو فرمان داتیس با درایو زیما یکی از مهمترین بخش‌های آسانسور آسانسور است که در واقع می‌توان آن را مرکز پردازش سیستم دانست، چرا که دستور‌های لازم از طریق مدار فرمان به موتور فرستاده می‌شود و عملکرد موتور و مجموعه آسانسور وابسته به دستورات تابلو فرمان است.

تابلو فرمان آسانسور انواع مختلفی دارد؛ دو نوع متداول این تابلو‌ها که در داخل کشور به طور گسترده استفاده می‌شوند، عبارتند از:

تابلو‌های فرمان دو سرعته (۲ AC)

تابلو‌های فرمان درایو دار ( VVVF)

درایو یا کنترل دور موتور دستگاهی الکترونیکی است که می‌تواند با تغییر سطح ولتاژ و فرکانس، شرایط مطلوب جهت راه اندازی موتور‌ها را فراهم کند و قابلیت تغییر سرعت و گشتاور را در موتور ایجاد کند. در تابلو فرمان‌های درایو دار، با استفاده از یک دستگاه کنترل دور موتور (اینورتر) می‌توان شرایط مطلوب راه اندازی را ایجاد کرده و موتور آسانسور را به صورت نرم راه اندازی کرد. این درایو‌ها با تنظیم ولتاژ و فرکانس این امکان را ایجاد می‌کنند تا موتور به یکباره از سرعت صفر به سرعت نامی نرسد، بلکه با دور آهسته شروع به حرکت کرده و با افزایش تدریجی ولتاژ به سرعت نامی خود برسد. در سیستم‌هایی که تابلو فرمان توسط درایو کنترل می‌شود، دیگر با مشکل ضربه و تکان‌های ناگهانی کابین مواجه نخواهیم بود.

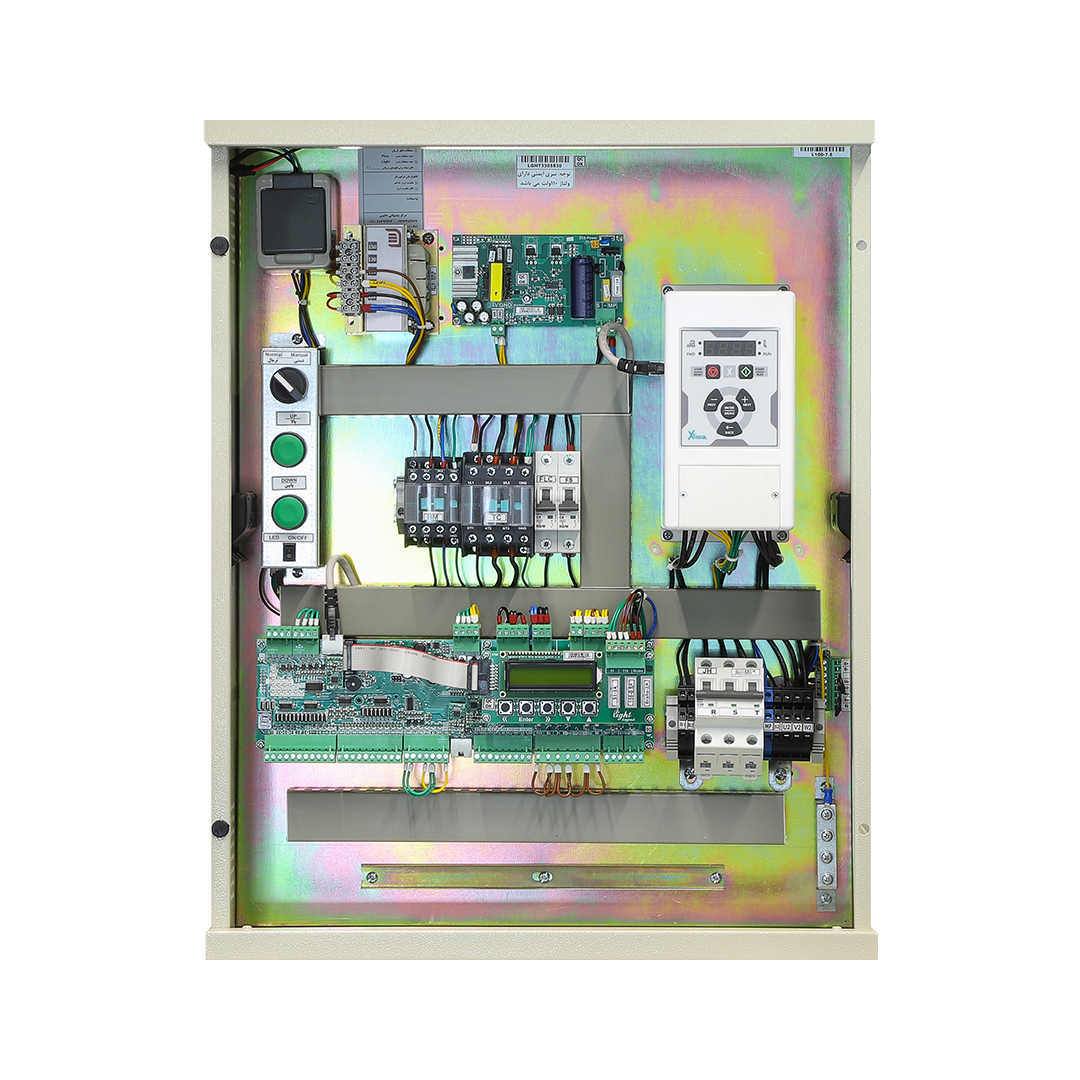

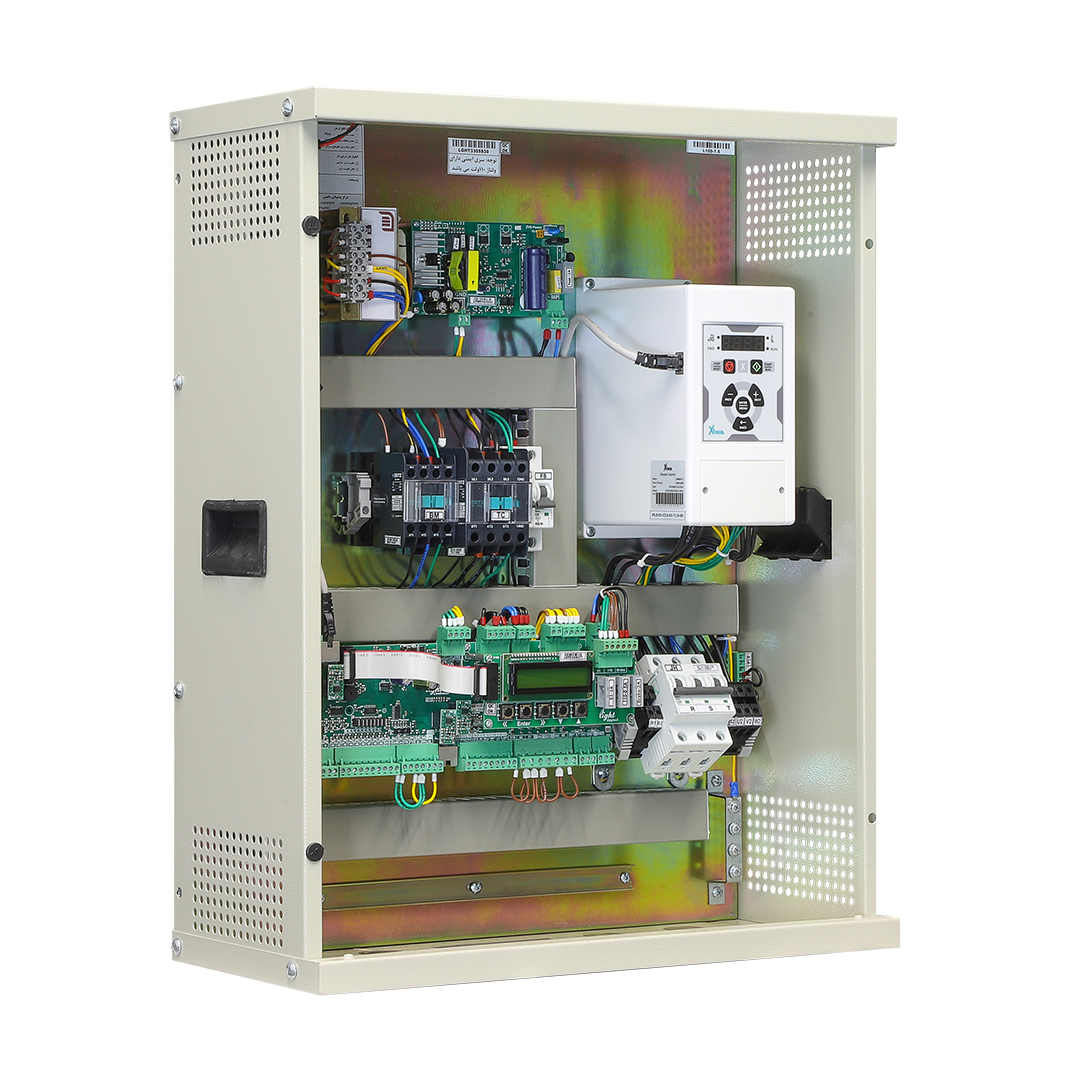

تابلو فرمان داتیس با درایو زیما

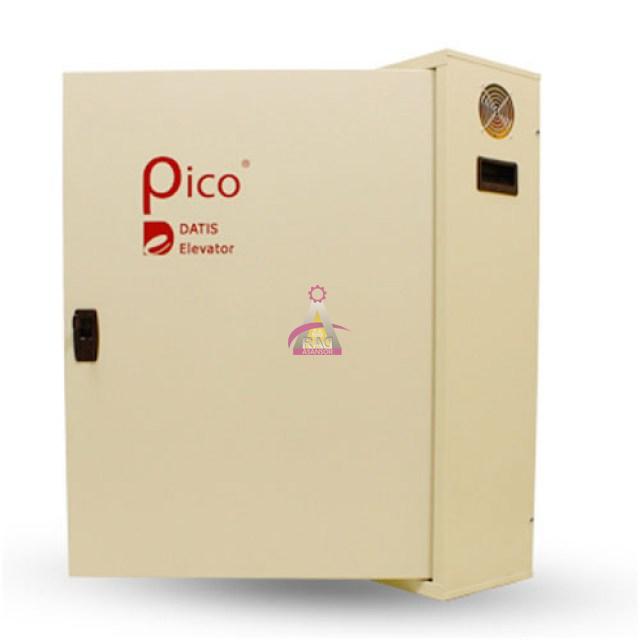

تابلو فرمان داتیس یکی از معتبرترین تابلو فرمان آسانسور در کشور می باشد که دارای کیفیت مطلوبی است. این تابلو فرمان با کاهش مصرف انرژی تا میزان ۳۰ درصد باعث شده تا یکی از تابلو فرمان های با مصرف بهینه شناخته شود. در این تابلو امکان نصب بر روی انواع موتور های سینکرون و آسنکرون (Gear Less) وجود دارد.

تابلو فرمان داتیس با ایجاد حرکتی بسیار نرم و ایده آل آرامش خاطر خاصی را برای استفاده کنندگان به ارمغان می آورد. این تابلو دارای ۲ سال گارانتی تعویض برد الکترونیکی است و با استفاده از دانش فنی در طراحی این تابلو ابعاد آن کاهش یافته که علاوه بر تبدیل شدن به کوچک ترین تابلو فرمان بازار، مشکلات حمل و نصب تابلو را به میزان چشمگیری کاهش می دهد.

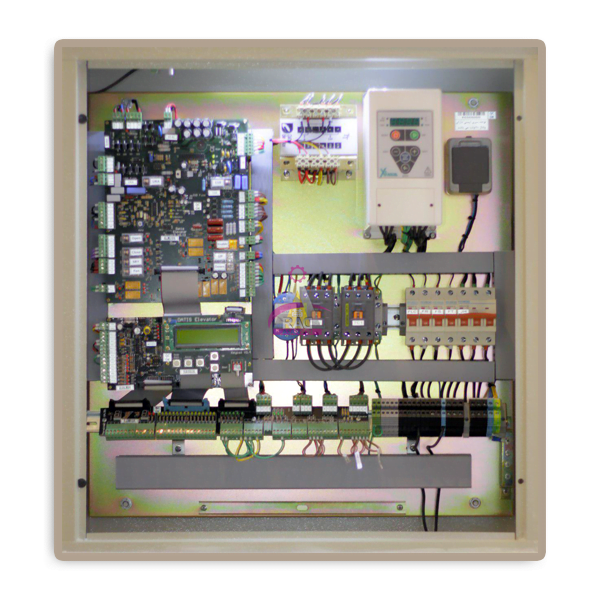

تابلو فرمان داتیس  با درایو زیما با قدرت ۷/۵ کیلو وات و با ظرفیت ۴۵۰ کیلوگرم،یکی از پرفروش ترین مدل های تابلو فرمان داتیس می باشد.

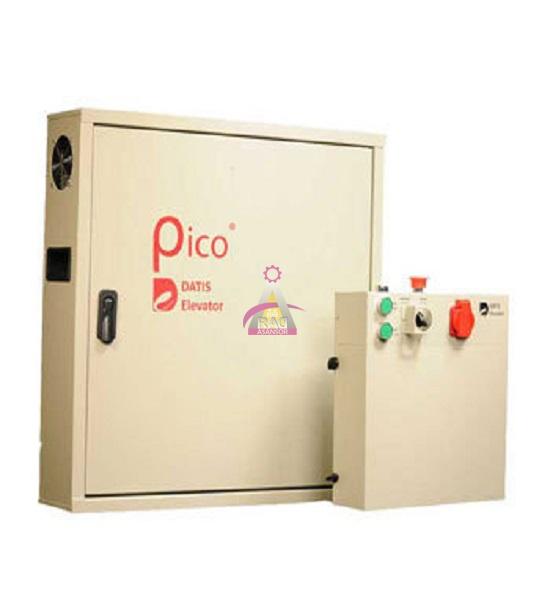

تابلو فرمان داتیس با درایو زیما به همراه  جعبه کارکدک آسانسور که مسئولیت ارتباط اتصالات الکتریکی روی کابین به تابلو کنترل آسانسور را به عهده دارد ارایه میشود.

 در درون جعبه کارکدک برای این ارتباط ترمینالهایی نصب است که دارای لیبل یا برچسب مشخصات سیم های ورودی می باشد. برای در اختیار گرفتن کلیه فرمانهای آسانسور، وقتی نصاب یا تعمیر کار یا سرویسکار بر روی کابین آسانسور مستقر می شود، ابتدا کلید مخصوص رویزیون را فعال می کند، در این زمان کلیه ارتباطات آسانسور شامل کلیدهای شستی های احضار داخل کابین و شستی های طبقات از مدار خارج شده (قطع می شود) و آسانسور فقط از طریق “سیستم رویزیون” فرمان می گیرد.

مزایای کلیدی

• قابلیت استفاده از تراول کابل 12 رشته با امکان حذف 2 رشته
• دارای دو فتوسل دیجیتال داخلی مجزا
• دارای کلید کنترل لامپ تونلی
• مجهز به سه متر کابل سوکتی شاسی های کابین
• دارای سیستم Double-Click Canceling



از مزایای تابلو فرمان داتیس میتوان به :

فیوز دیجیتال الکترونیکی

سیستم اصلاح فاز هوشمند

سیستم پخش آوای stereo mp3

در مورد هزینه راه اندازی سیستم‌ VVVF باید گفت که سیستم  با توجه به وجود دستگاه اینورتر و قابلیت‌هایی که در اختیار کاربران قرار خواهد داد، هزینه اولیه بالاتری نسبت به سیستم دو سرعته خواهد داشت؛ اما باید این نکته را در نظر داشت که سیستمVVVF  با بهینه سازی مصرف انرژی، قادر به صرفه جویی مصرف انرژی به میزان %۵۰ است؛ ضمن اینکه سیستم‌های VVVF استهلاک کمتری داشته و از نظر سرویس و نگهداری کم هزینه‌تر هستند که با در نظر گرفتن این موارد می‌توان اطمینان داشت که هزینه اولیه پرداخت شده برای این سیستم ظرف مدت کوتاهی جبران خواهد شد.

وزن	25 کیلوگرم
ابعاد	80 × 50 × 30 سانتیمتر
وزن	15 Kg
ابعاد	65*65*15
رنگ	کرم
سیستم حرکتی	VVVF
گارانتی	24 ماه
کشور سازنده	ایران
انوع درب قابل کنترل	تمام اتومات, نیمه اتومات
سیستم آوا	Stereo Mp3
فیوز دیجیتال الکترونیکی	110V fuse, 24V fuse
بازیابی خطا	16 آخرین خطا
جنس	آهن
مهتابی تابلو	دارد
نوع کنتاکتورها	Hyundai, LS, Schneider
جعبه رویزیون و کارکدک	دارد
ولتاژ	220v
